почему выбирают плоские кровли
- Плоские кровли очень популярны у архитекторов. Дома с плоской кровлей в моде, выглядят современно, нравятся заказчикам.
- Плоские кровли предпочтительнее с точки зрения использования мансардного этажа, экономят много пространства из-за отсутствия скатов.
Принцип недежности
Какая конструкция наиболее надежная
Влага, попадающая в плоскую кровлю, должна иметь возможность выхода, по крайней мере, с одной стороны конструкции.
Основных возможностей две:
1) либо устроить над теплоизоляционным слоем вентиляционный канал,
2) либо на внутренней стороне за счет выбора соответствующей пароизоляции активировать процесс обратного высыхания.

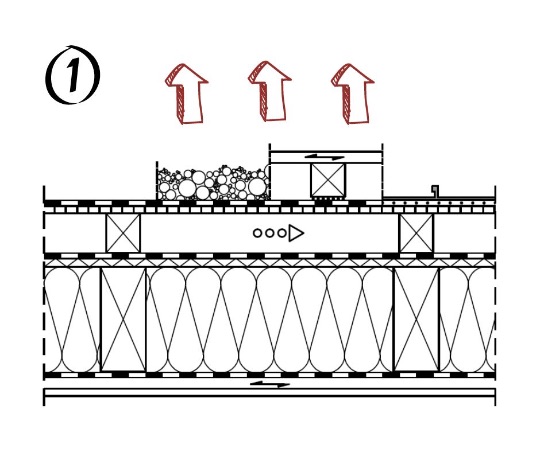

вентиляционный канал, ВЫСЫХАНИЕ наружу
- Гидроизоляция кровли
- Вентиляционный канал
- Диффузионная ветровлагозащитная мембрана
- Утеплитель 0,035, 300 мм
- Пароблок (sd выше 100 м)
- Гипсокартон

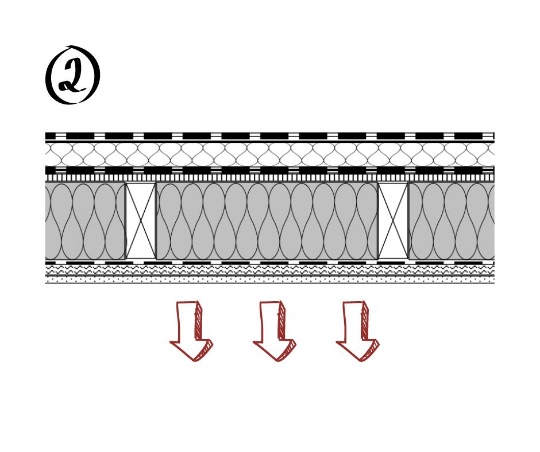

полное утепление, высыхание внутрь
- Гидроизоляция кровли
- Надстропильное утепление, (0,040) например, 150 мм (по расчету)
- Пароблок (sd выше 100 м)
- ОСП по стропилам
- Утеплитель 0,035, 300 мм
- Вариативная мембрана INTELLO PLUS c sd 0,25-25 м
- Гипсокартон
случай 1
плоская кровля
ВЕНТИЛЯЦИОННЫЙ КАНАЛ, ВЫСЫХАНИЕ НАРУЖУОдно из самых распространенных решений — организация вентканала. Защита от повреждений, вызванных конденсатом, будет зависеть от его работы.
Основные плюсы:
- дифффузно-открытая конструкция не требует специальных расчетов, влага попадает в вентканал через диффузионную ветровлагозащитную мембрану
- кровельный элемент можно собирать предварительно на заводе
Минусы:

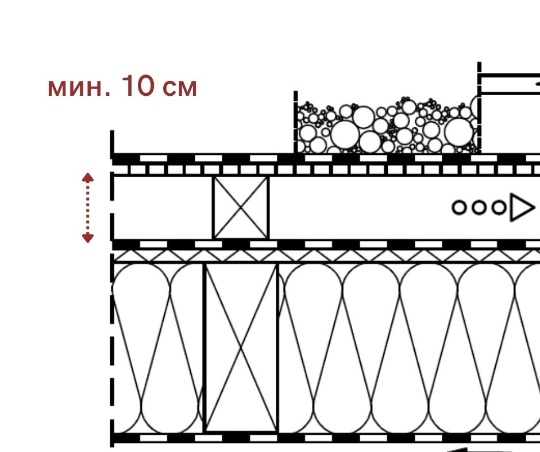

Требуются очень большие сечения вентканалов

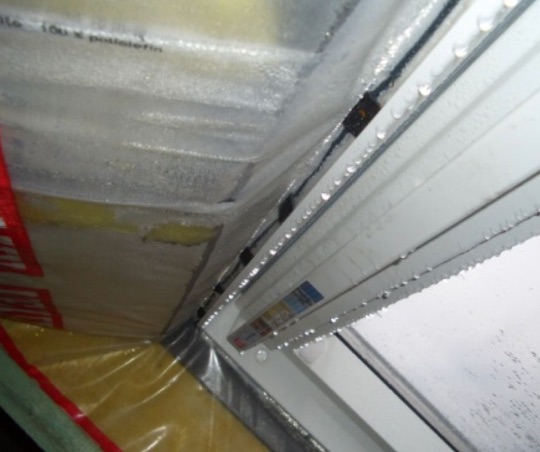

Малое сечение вентиляционного канала опасно для конструкции. Если вентиляция не обеспечивает адекватного отвода образующейся влаги, существует реальный риск образования на нижней стороне холодного настила по стропилам конденсата непредсказуемых масштабов.
Расположение приточно-вытяжных отверстий

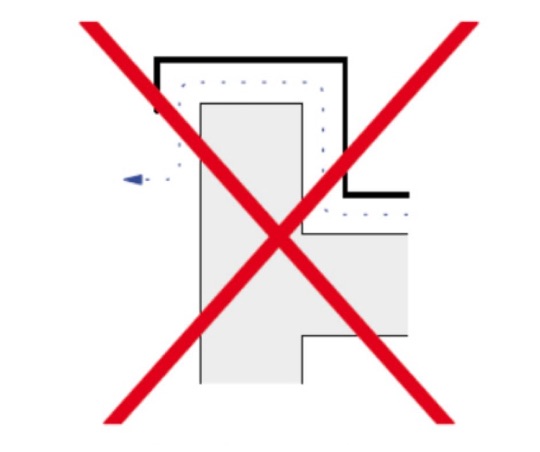

Расположение приточно-вытяжных отверстий — они должны располагаться максимально друг напротив друга. Из-за извилистых вентиляционных каналов для удаления влаги не будет обеспечен достаточный приток воздуха.
в вентканале НЕ ДОЛЖНО БЫТЬ ПРЕПЯТСТВИЙ

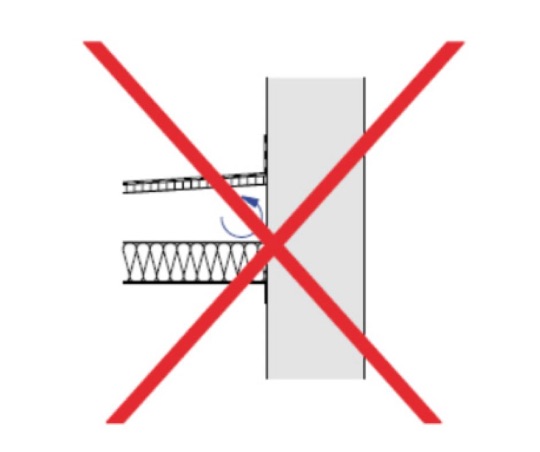

В вентканале не должно быть препятствий, например, деления конструкции на отсеки за счет прилегающего здания, и прочих элементов конструкции.
В Германии есть обязательно требование для конструкций плоских кровель. Их надежность нужно доказывать с помощью гигротермического моделирования.
Раньше в соответствии со стандартом DIN 4108-3:07-2001 создавать конструкции без подтверждения надежности было возможным при использовании пароблока с sd 100 м и выше. На практике же такая конструкция вызывала много вопросов: из-за сочетания из пароблока изнутри и герметичного покрытия снаружи влага практически не высыхала. Результатом непредвиденного попадания влаги в конструкцию становились влажностные повреждения. Поэтому эксперты многие годы были едины в том, что такие конструкции не соответствуют ни «современному уровню развития технических знаний», ни «общепризнанным техническим нормам».
С момента публикации в 2014 году новой версии стандарта не подлежащие подтверждению конструкции с sd = 100 м с внутренней стороны больше в него не входят.
Защита древесины
Действующий
в настоящее время стандарт защиты
древесины DIN 68800-2 позволяет
реализовывать конструкции
плоских кровель
с полным утеплением стропил, не
имеющих вентканала на уровне
утеплителя, без дополнительной
защиты древесины. Обязательным
условием является использование
с внутренней стороны вариативной
воздухонепроницаемой мембраны.
случай 2

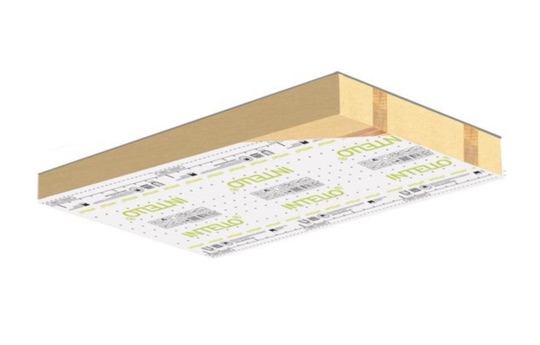

ПЛОСКАЯ КРОВЛЯ С ДОПОЛНИТЕЛЬНЫМ УТЕПЛЕНИЕМ И ВАРИАТИВНОЙ мембраной со стороны помещения
Надежные конструкции обладают способностью к высыханию как минимум в одном направлении. В случае невентилируемых плоских кровель остается только внутренняя сторона, так как внешняя обычно покрыта гидроизоляционными и сильно препятствующими диффузии слоями.
Для того чтобы данная конструкция работала, необходимо соблюсти 2 условия:
- обеспечить дополнительное утепление кровли поверх несущей конструкции, чтобы избежать возникновения конденсата в утеплителе

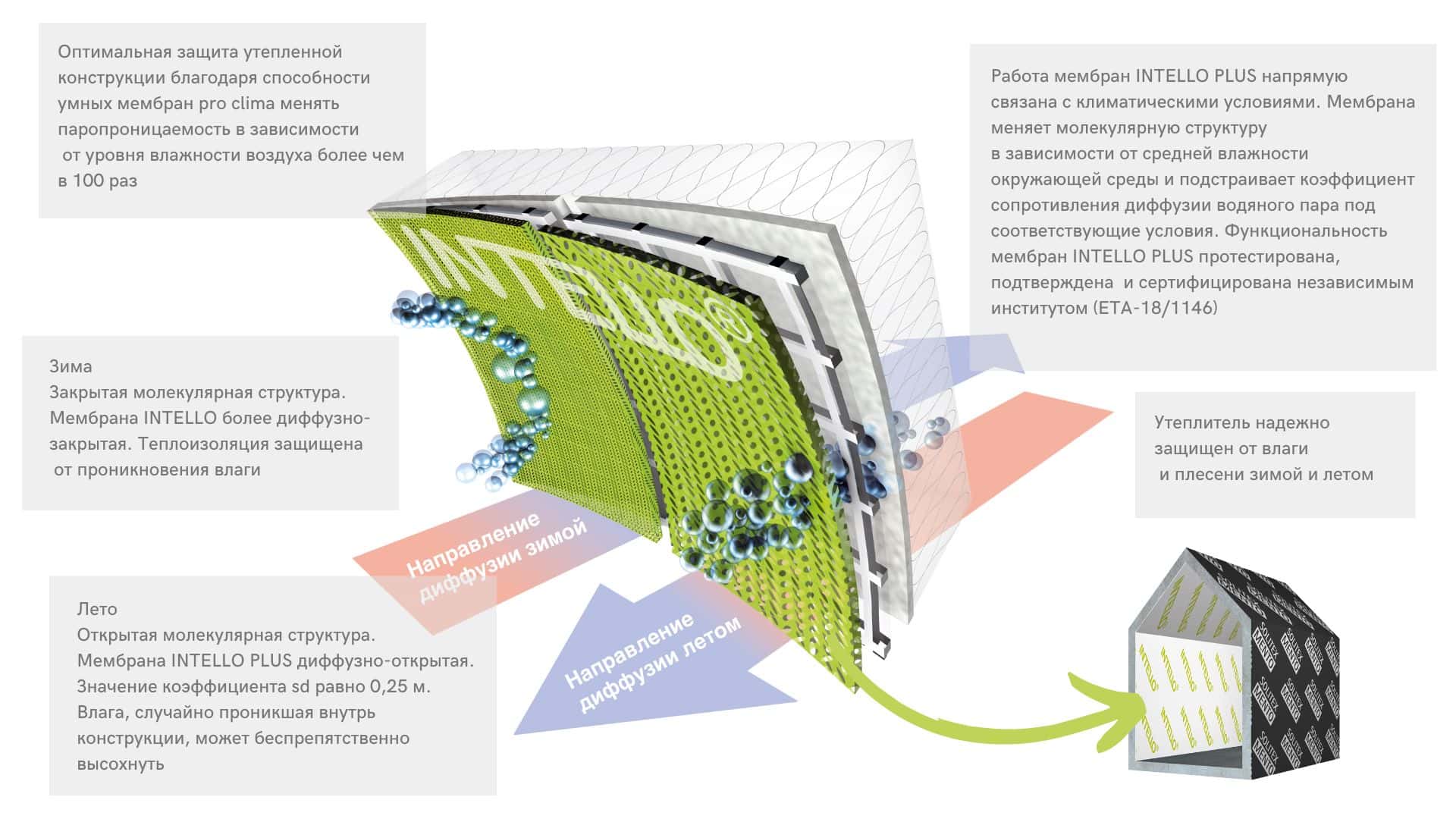

- использовать в качестве пароизоляции мембрану с вариативным sd, которая летом становится максимально диффузно-открытой и может дать конструкции высохнуть, например pro clima INTELLO
Плюсы:

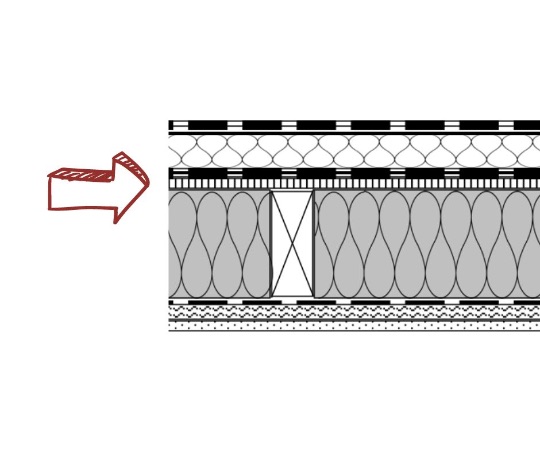

Дополнительное утепление кровельного настила
- Настил по стропилам, в зимний период остается в теплой зоне
- Значительно снижается возможность выпадения конденсата, конструкция остается сухой

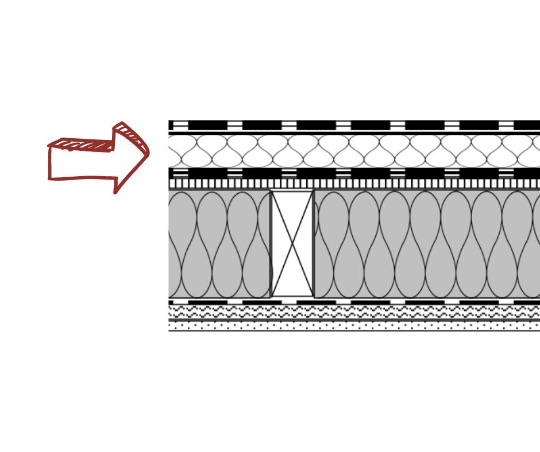

Отсечная гидроизоляция - дополнительная защита
- Пароблок, выступающий
в роли отсечной гидроизоляции, полностью предотвращает
проникновение влаги
в дополнительный слой утеплителя и из него, в случае поврежедения верхнего кровельного покрытия
- Защищает кровлю на этапе строительства

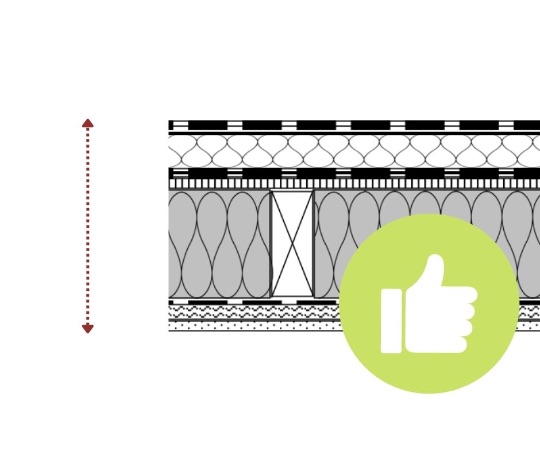

Минимальная толщина конструкции
- Благодаря использованию вариативной пароизоляционной мембраны вентиляционный канал не нужен
- Конструкция получается оптимальной по толщине
Как определить толщину допутепеления?
Толщина дополнительного слоя утеплителя зависит от нескольких факторов:
- расположение объекта, наличие затенения
- покрытие кровли: мембранная кровля, зеленая, гравий, терасса
- климатические условия
- толщина основного утепления
Для того чтобы определить степень надежности конструкции и толщину дополнительного утепления, необходимо выполнить динамический гигротермический расчет.
КАК ОПРЕДЕЛИТЬ Надежность плоской кровли?
Чтобы определисть степень надежности конструкции плоской кровли, необходимо выполнить соответствующие расчеты, которые учитывают климатические условия в месте расположения объекта, наличие затенения и прочих условий.
Вы можете заказать расчет надежности плоской кровли у производителя вариативных мембран pro clima INTELLO PLUS.
